產品在進行CAD設計過程中工程圖是不可缺少的。在新版CAD/CAM軟件中望3D 2013中提供的工程圖多圖紙功能，是一種多明細表的實現方案，該方案具有在一張CAD圖紙中繪制多張裝配圖且每張裝配圖具有獨立的明細表功能。特別是我們?cè)谶M(jìn)行CAD設計實際運用中，用三維CAD軟件的支持多對象管理，可以同時輸出裝配中需要的總裝、小裝配部件，以及零件所需要輸出的不同比例不同圖幅的圖紙，方便出圖便于管理。

\

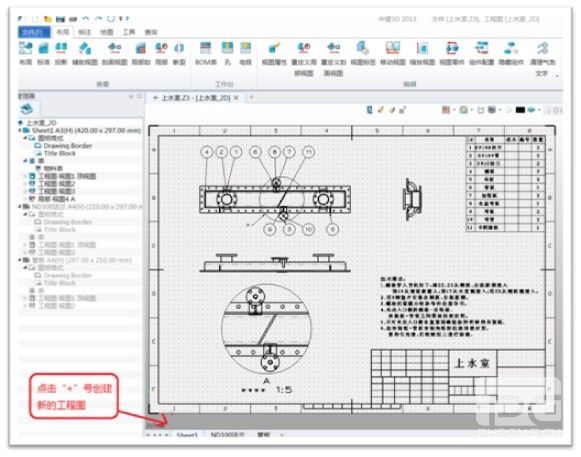

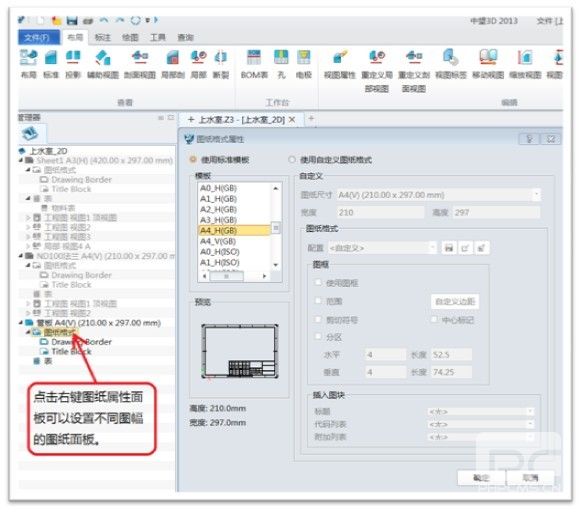

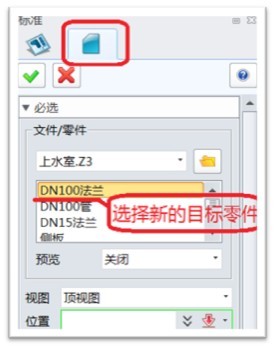

       如圖我們打開上水室?guī)в蠦OM的工程圖（A3(H)H代表是A4橫向的圖紙）。還可以在視圖窗口的左下角新建一張工程圖，選取新的目標零件并在圖紙屬性面板可以設置不同圖幅的圖紙模板。

\

\

\

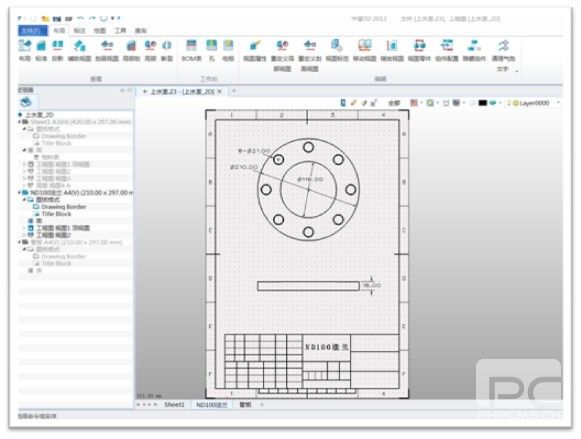

       可以新建A4圖紙創建DN100法蘭零件工程圖，A4(V)V代表是A4豎向的圖紙。

\

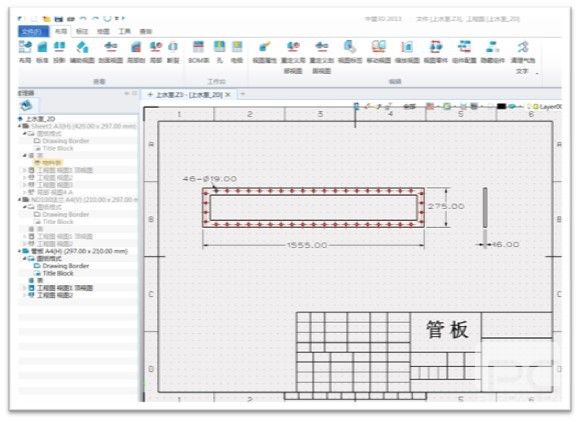

       新建A4圖紙創建管板零件工程圖紙，A4(H)H代表是A4橫向的圖紙



\

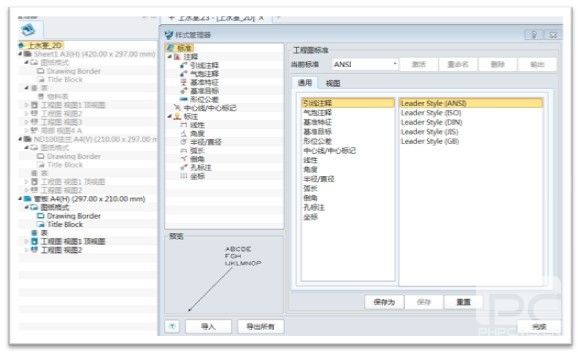

       同時中望3D還提供了樣式管理器，方便我們選取修改。

\

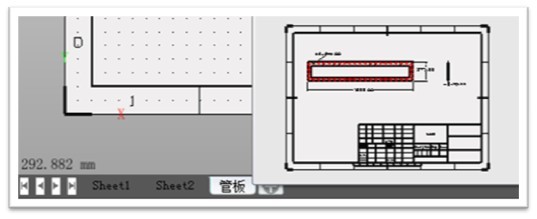

       可以重命名支持布局預覽使用起來就像二維CAD貼近工程師日常習慣。

       實際應用表明，該功能符合大部分工程師的CAD設計使用習慣，提高了工程人員的設計效率，減少了錯誤的發生。工程圖多圖紙功能在打印中也有非常重要的作用，這樣的好處很明顯，我們不需要進行繁瑣的比例換算工作，所有的比例問題在圖紙創建和標注樣式里面可以一次設置完成。最終我們會得到與繪圖樣式基本一致的工程圖組。

       免費下載試用三維CAD軟件，請登錄http://m.bohaity.com/product/zw3d.html 參加有獎測評，有機會贏取3D智能相機和中望3D免費授權號！
