我們上一篇是說了如何繪制環形的彈簧，若是我們想要在CAD中繪制弧線形的彈簧又該如何繪制呢？

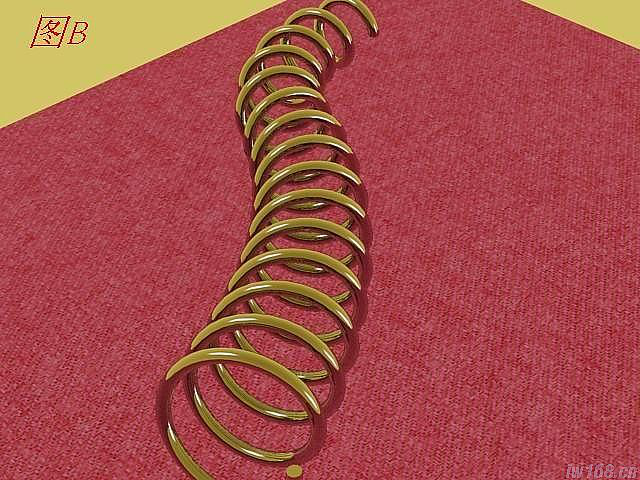

我們看看弧形彈簧的造型。
1、畫弧形與線段A，線段A的延長線經過鄰近圓弧的圓心，見圖。

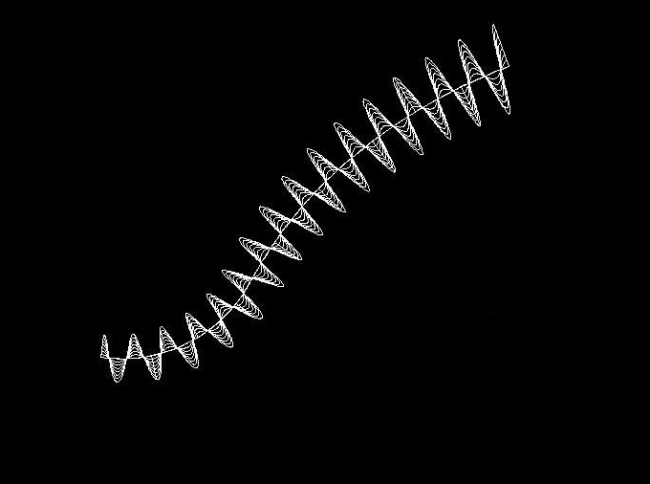

2、用掃掠命令，掃掠對象選短線段，輸入扭曲（T)的數值5400（5400度也就是15圈），再輸入比例（S)的數值2，掃掠路徑選弧形線，生成結果見圖。

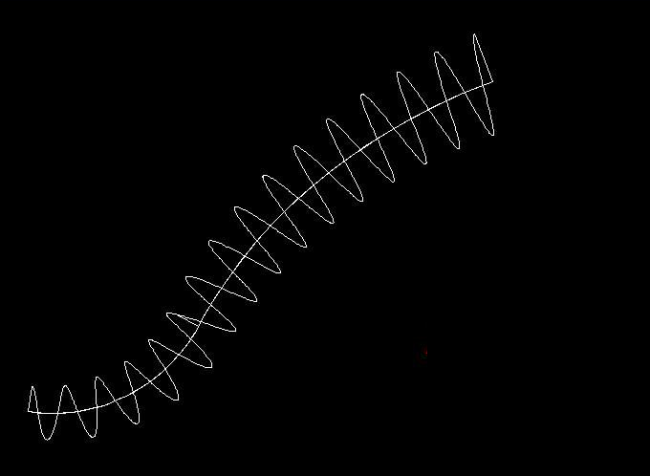

3、多次用分解命令把圖形分解，結果見圖。

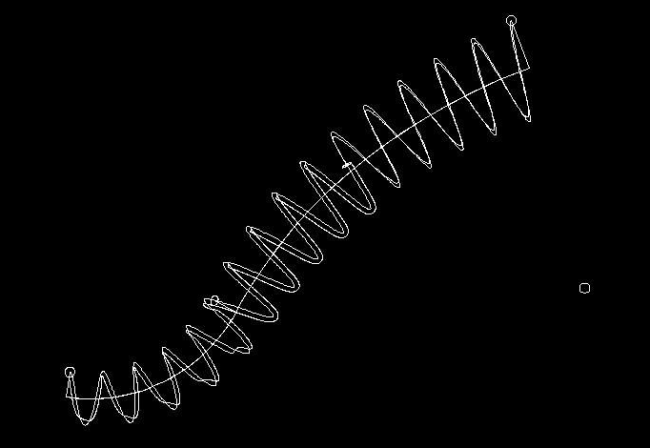

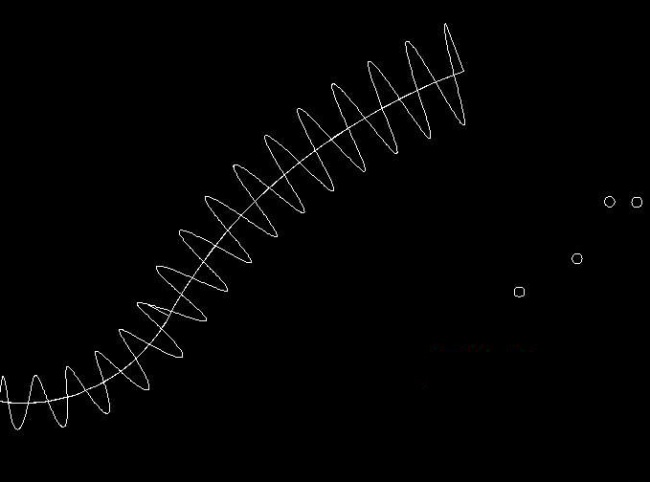

4、在漸縮弧形螺旋線畫一小圓并復制幾個，見圖。

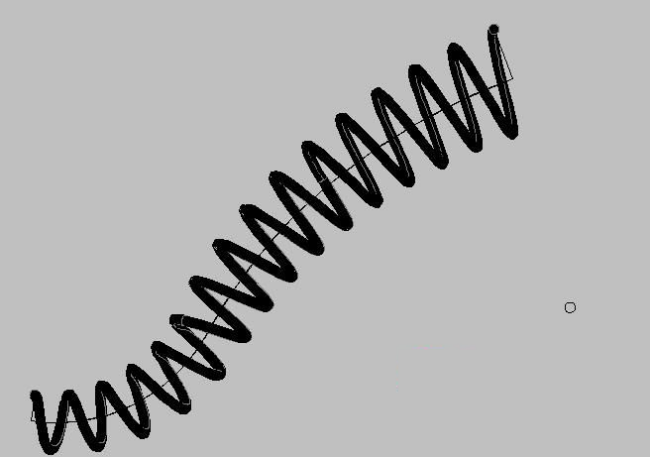

5、用掃掠命令，結果見圖。

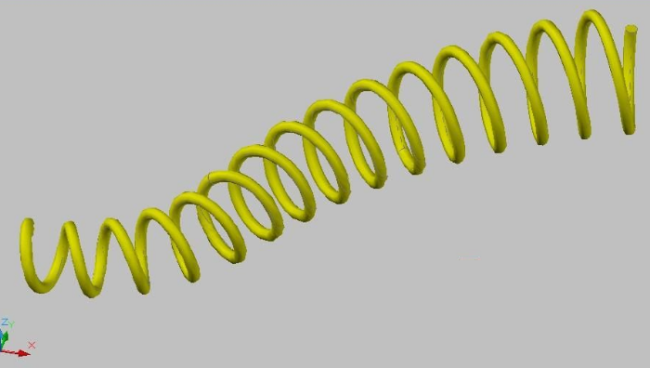

6、視覺樣式選真實，見圖。
7、改變顏色，再并集，弧線彈簧的做法完成，用環形彈簧做法2的方法也可以做本實例，有興趣的朋友可以試做，再見。
