隨著計算機輔助設計和制造（CAD/CAM）對醫學領域的應用，使醫學發生了前所未有的發展。為生產出安全可靠的醫療器械，工業設計師們用CAD/CAM軟件進行制作前的三維實體建模，取得滿意效果。本文以三維CAD軟件中望3D為例，為大家展示如何實現進行醫療器械股骨柄的CAD三維實體建模。

       股骨柄的三維CAD設計，可通過中望3D創建草圖輪廓、創建曲面、修剪實體、鉆孔、旋轉移除、倒角修飾等步驟完成。在這幾個步驟上，對比其他三維CAD設計軟件，中望3D的操作流程更加簡便清晰：中望3D獨有的混合建?？梢栽谇娼：蛯嶓w建模之間自由靈活選擇，最后通過布爾加運算就可以完成主體建模，即可實現輕松完成股骨柄的快速實體建模過程：

       第一步：創建草圖輪廓

       打開中望3D界面，插入草圖繪輪廓，創建基準平面，繪制不同平面草圖，完成草圖繪制。

\

       第二步：股骨柄創建

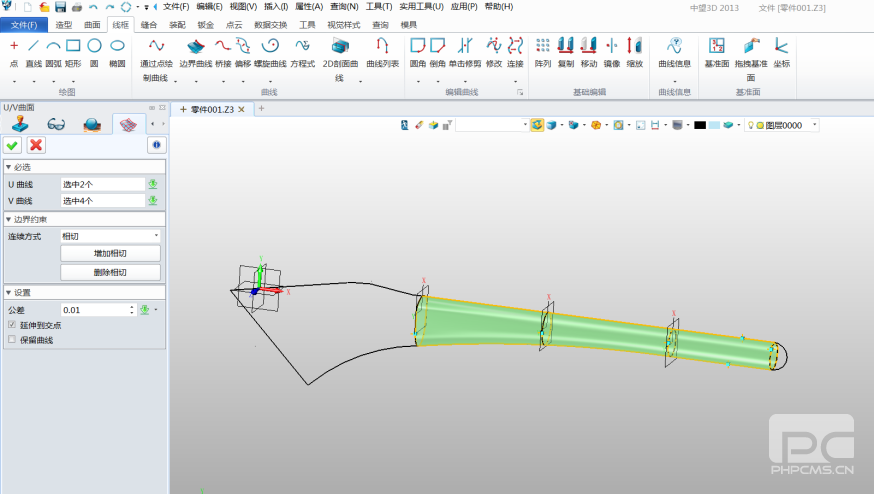

       1.使用中望3D曲線列表功能繪制曲線列表, UV曲面功能創建曲面。

\

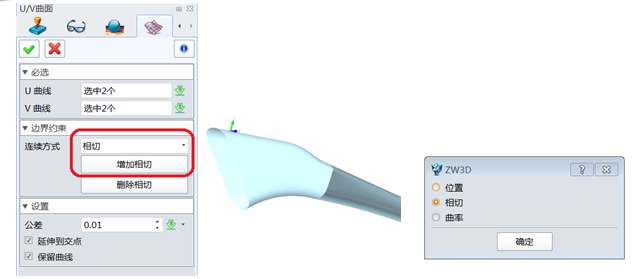

       2.創建第2段曲面，并對其進行邊境約束,得到曲面。

\

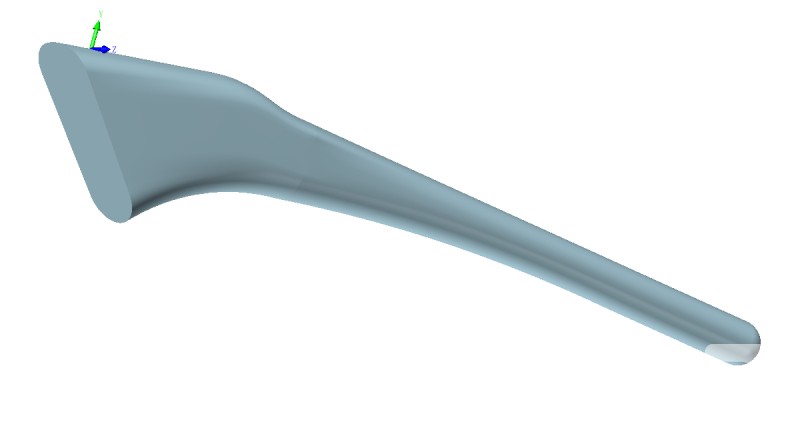

       3.封閉曲面得到實體。

\

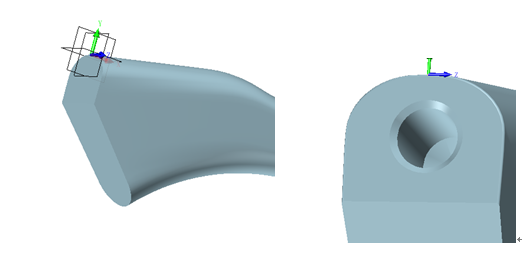

       4.使用中望3D修剪命令，以YZ平面為修剪面修剪實體。鉆孔命令完成定位孔并倒角。

\

       第三步：股骨柄第二部分創建。

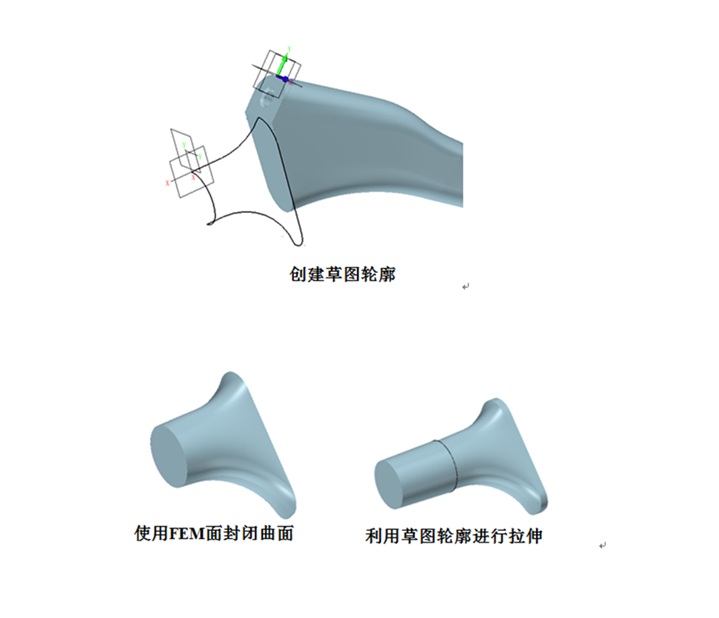

       首先創建草圖輪廓，拉伸輪廓創建輔助面便于后續邊境約束，通過UV曲面功能創建曲面利用邊境約束約束其相切，使用鏡像功能通過XY平面鏡像曲面，再使用FEM面封閉曲面，利用草圖輪廓進行拉伸（注意拔模角度）。

\

       第四步：旋轉切除水滴槽。

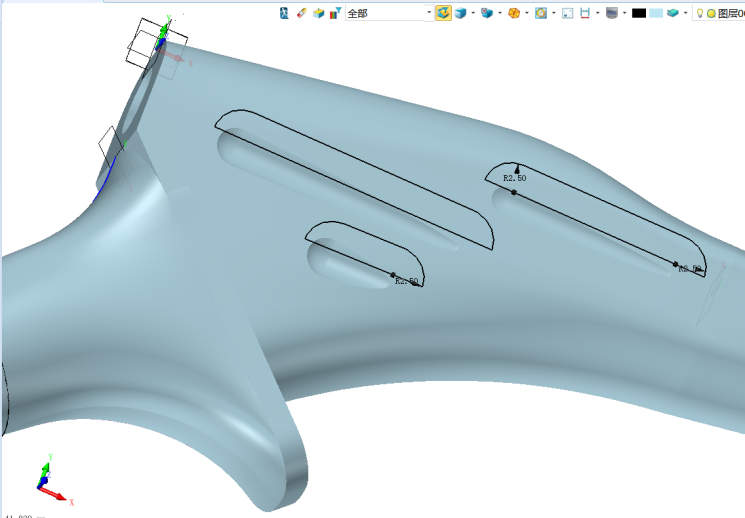

       草圖命令繪制水滴槽利用中望3D旋轉命令減運算切除3個特征

\

       第五步:細節處理。

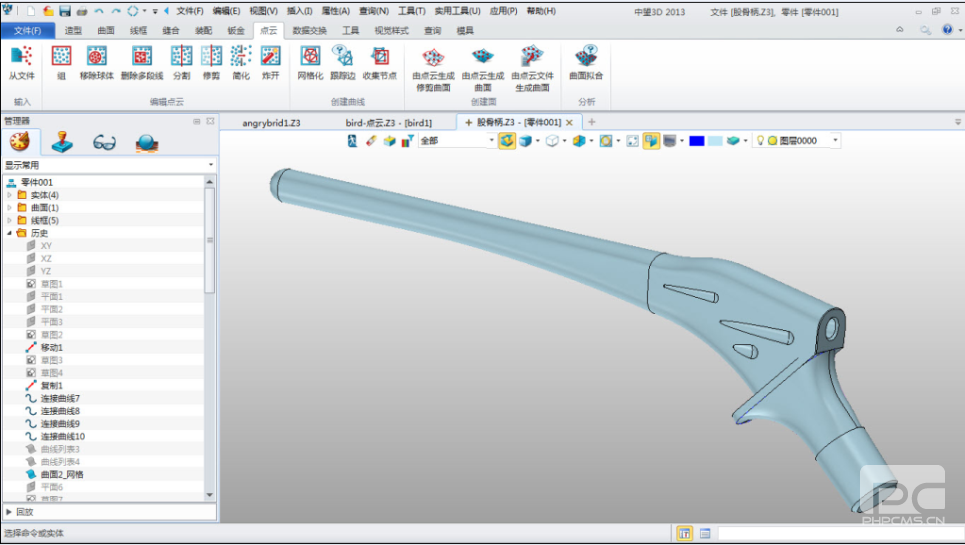

       使用中望3D 組合命令合并實體，用倒角功能倒0.2的角，對銳邊進行處理。 至此，經過幾個步驟的繪制，股骨柄效果圖完工（如下圖）。

\

       中望3D的曲面、實體建模能輕松、快速完成醫療器械股骨柄的三維實體，能夠滿足制造業企業的使用需求。同時，隨著3D打印的精準度和定制化發展，開始成為醫療行業關注的熱點。為了幫助醫療企業在前端3D設計和3D打印的高效對接，中望3D 2013增加了直接輸出到“3D打印機”（Print3D）的功能，讓用戶方便快捷地與3D打印機交互，自動輸出快速打印大大節省了企業的制作成本。如有興趣了解如何將繪制的設計圖進行3D打印，請關注中望3D官網相關信息。本文的股骨柄三維CAD圖紙免可以費下載，歡迎登陸中望技術社區的中望3d圖紙交換區（http://www.zwcad.com/community/thread-10793-1-1.html）
