中望3D在個行業的三維CAD/CAM方面的應用非常廣，并且非常易學易用，對于在電子領域中常用的感應線圈，也是可以輕松完成。購買了中望3D的一家電子公司工程師表示，感應線圈雖是比較常用的小零件，用中望3D的智能三維CAD/CAM可以快速就完成繪制，接下來就跟大家分享具體的三維CAD/CAM建模過程。

\



       1. 以截面為正方形旋轉一個環，銳邊倒適當?shù)膱A角。



\

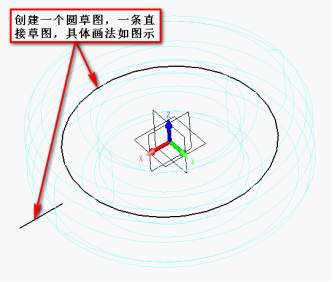

       2. 創建兩個草圖，一個畫一個圓，另一個畫一直線。



\

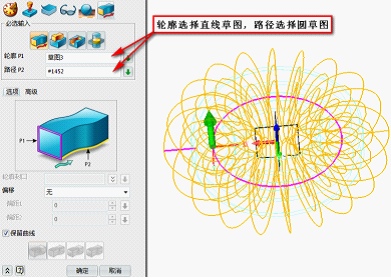

       3. 使用造型模塊里的掃描功能 掃描出環形螺旋曲面。



\

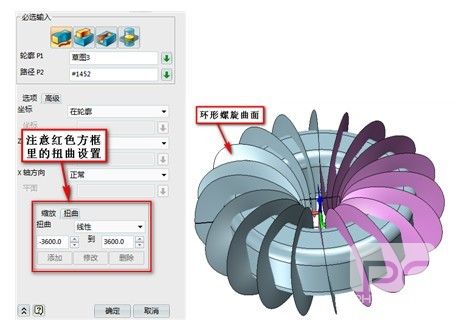

       注意掃描功能里的高級設置選項，在扭曲選項按下圖參數設置，下面參數設置是螺旋20圈。



\



       4. 用線框模塊里的\相交曲線功能，分別選擇環形和螺旋曲面。

\

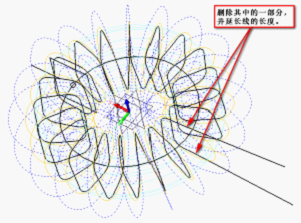

       5. 刪除封閉的一段并延長兩條線。



\



       6. 環形外表面偏移\縮小。



\

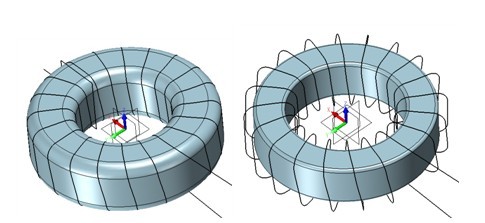

       7. 用曲線列表功能創建螺旋線組，并用桿狀掃描\掃出感應線圈，完成整個建模過程。



\



       只需要輕松幾步就可以完成電子領域的常用零件三維CAD建模，是不是覺得很神奇？歡迎大家來下載中望3D試用（http://m.bohaity.com/product/zw3d2012.html），也可以在中望3D論壇獲取三維CAD圖紙?。╤ttp://www.zwcad.com/community/thread-10098-1-1.html）
