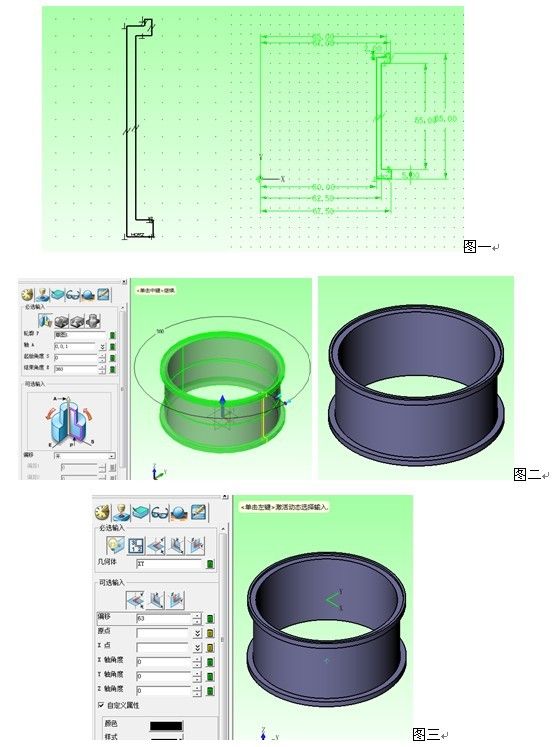

       首先進入CAD草圖繪制，在XZ平面創建草圖，對尺寸進行完全約束。見圖一如下：

       對草圖進行旋轉操作，得到實體如圖二：

       在XY平面 Z軸方向，向上偏移63距離，創建新基準面。如圖三：

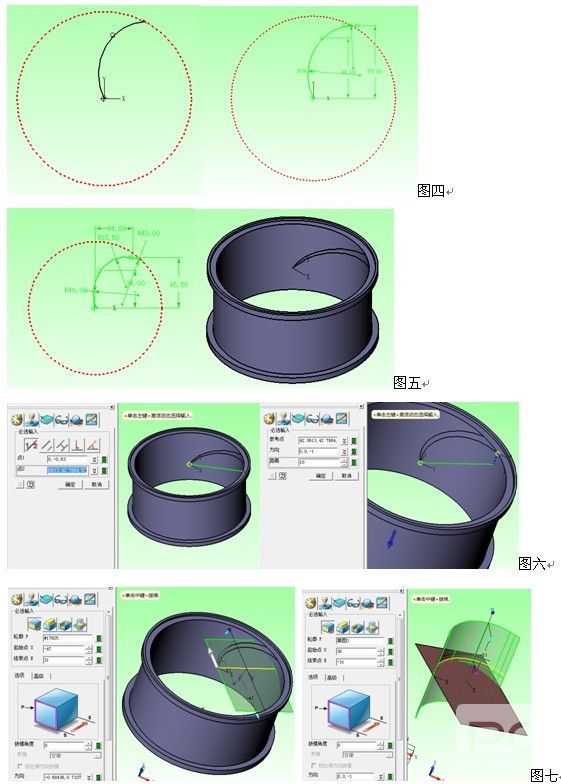

       在新創建的平面中繪制草圖，繪制第一條圓弧，如圖四。

       繪制第二條圓弧，退出草圖，如圖五。

       起點為該平面原點，終點為第二條圓弧端點Z軸 距離-10繪制一條直線。（圖六）

       直線在“曲線法向”方向進行拉伸生成曲面、圓弧同樣進行拉伸成面。（圖七）

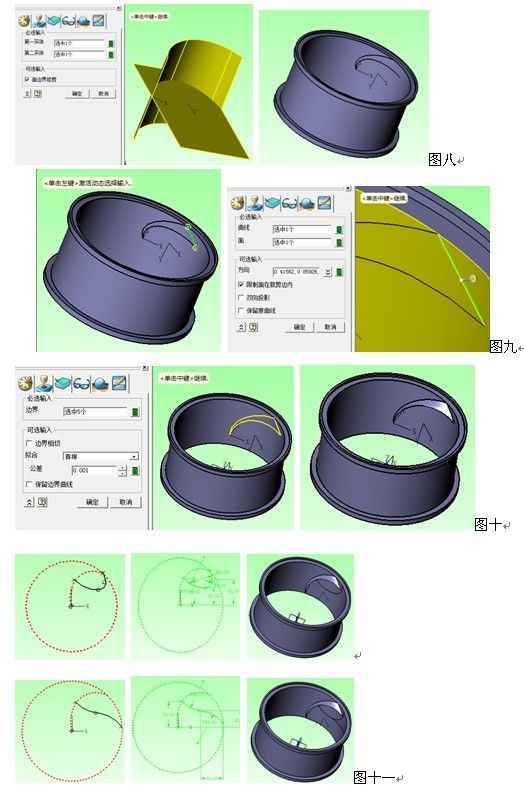

       線框—“相交曲線”，得到一條相交的空間曲線。如圖八：

       創建直線，連接兩端點，對直線進行投影。（圖九）

       選擇“曲面”—“N邊形面”，得到如圖十：

       再次繪制CAD草圖，如下圖十一：

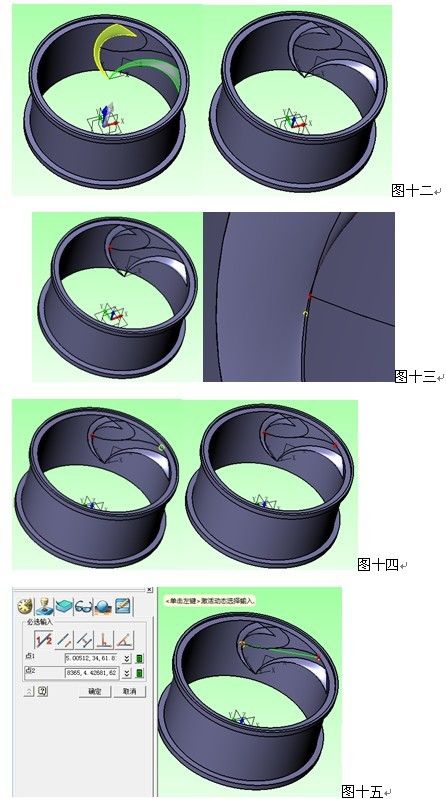

       對曲面進行陣列，隱藏曲面，如下圖十二：

       曲線創建參考點，“工具”—“參考點” 并投影該參考點得到在曲面上的點，如圖十

       三：

       同樣方法得到另一端的參考點，如圖十四：

       繪制一條直線，起點為“左側參考點”終點為“右側參考點”Z軸方向 -1的距離。（圖十五）

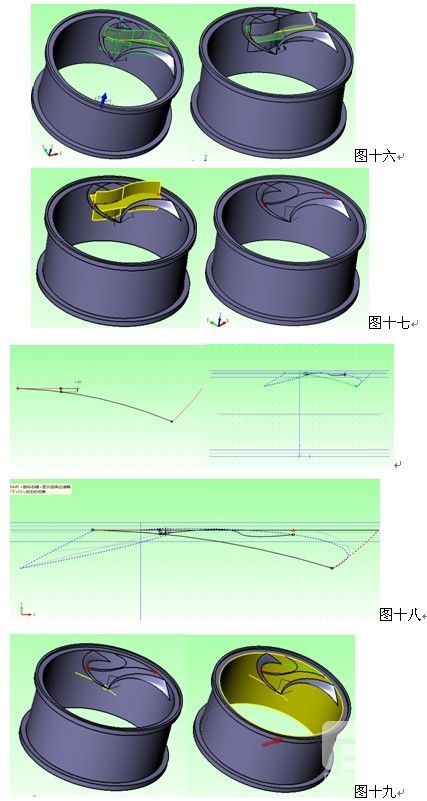

       曲線進行Z軸方向拉伸，直線法向拉伸。（圖十六）

       對兩個拉伸的面進行“相交曲線”得到新曲線。（圖十七）

       在YZ平面創建弧線，使其投影在圓形面上，如圖十八。

       退出草圖，對該圓弧進行投影，如下圖十九：

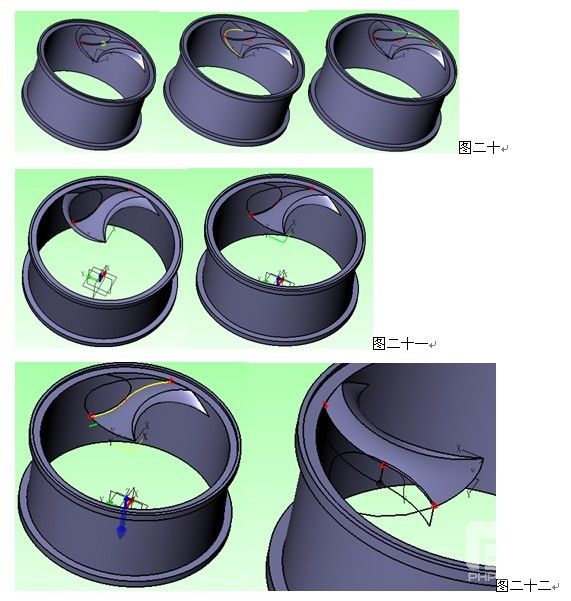

       創建參考點，創建“邊界曲線”通過“打斷曲線”、“連接曲線”得到所需要的曲線。（圖二十）

       使用曲面“N邊形面”創建曲面。創建新的基準面，偏移距離53。（圖二十一）

       在該平面對需要的曲面進行投影、創建直線、連接曲線、打斷曲線”等操作。）（圖二十二)

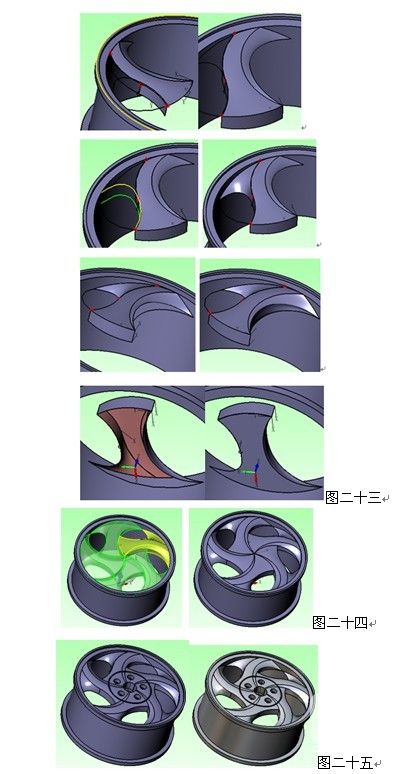

       曲面“N邊形面”創建曲面。（圖二十三）

       封閉的曲面生成實體，對實體進行陣列。（圖二十四）

       通過以上操作，對輪轂的主體繪制便完成了，接著繪制沉頭孔等特性，得到最終的實體CAD模型。（圖二十五）
