中望CAD機械版2019具備了專業智能的機械制圖功能，例如形位公差、尺寸標注、標準零件庫等，能夠顯著加快機械設計流程。其中，形位公差標注是機械設計中最常見的標注方式之一，主要用于標注圖形形狀、輪廓度和位置的公差。特別是在一些精密加工機械的圖紙中，會有很多形位公差的標注。設計師通過中望CAD機械版的形位公差標注功能，可以大幅度減少手動標注工作，從而提高設計效率。

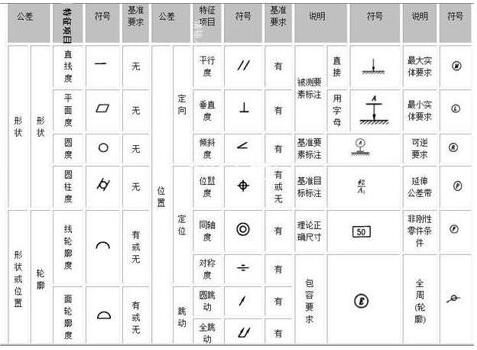

通常情況下，形位公差包含形狀公差、輪廓度和位置公差三方面內容，且各有一定的規范和標準。中望CAD機械版的形位公差標準功能，不僅具備了普通CAD平臺軟件的“幾何公差”標注的功能和特征，允許設計師靈活設置符號、公差值，還將注釋、引線等完美結合在一起。更具價值的是，對于經常用到的公差標注，設計師可以通過建立模板的方式保存起來，后續在繪圖標注過程中直接調用，從而有效避免了手動標注的重復性工作。

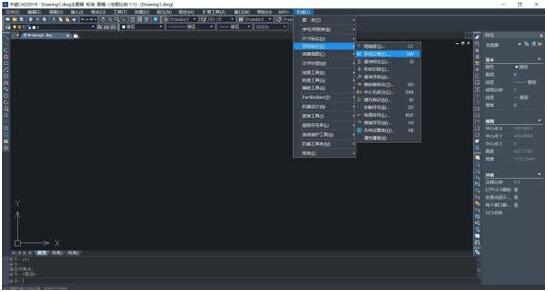

另一方面，中望CAD機械版的形位公差標注功能使用非常便捷。設計師只需依次點擊軟件操作界面的菜單欄中【機械】—【符號標注】—【形位公差】，或者直接輸入命令“XW”就可以快速啟動該命令。在彈出的形位公差對話框中，涉及了所有的公差標注選項。值得一提的是，中望CAD機械版插入符中的符號是機械國標中最全的符號標注，除了常規、形位公差符號外，還有許多其他機械類標注符號。

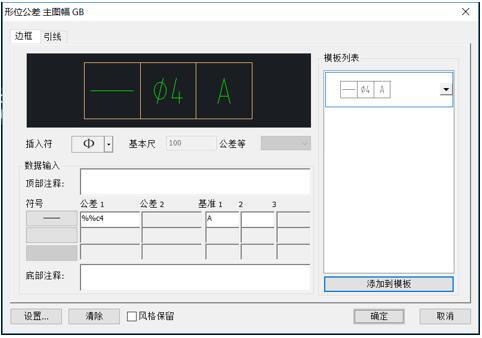

中望CAD機械版默認將設計師最常用的符號添加在【最近使用的】中，方便以后調用。而常用的標注則可以添加到模板列表上，同時還可以設置加載、重命名或設為默認值，十分人性化。此外，設計師可通過邊框旁邊的引線功能對公差標注的引線進行個性化設置，包括箭頭、引線等。如需對該公差做修改，只需按照命令行提示輸入字母“C”，就可返回到該公差的設置界面。

小結：相比CAD平臺軟件的公差功能，中望CAD機械版的形位公差標注功能具備的內容更豐富，符號庫也更加齊全多樣，可以快速完成公差標注，且無需手動添加引線，從而幫助設計師節省大量設計時間。
